Como funciona a seletividade em painéis elétricos?

Imagine uma situação que todo engenheiro provavelmente já vivenciou: uma falha elétrica em um setor específico da planta industrial resulta no desligamento completo da operação. Horas de produção perdidas, equipamentos sensíveis danificados e prejuízos que poderiam ter sido evitados com o planejamento adequado da proteção elétrica.

Observamos que a seletividade é frequentemente subestimada durante a fase de projeto, mas representa um dos pilares fundamentais para a continuidade operacional de qualquer instalação industrial.

---

O que realmente significa seletividade na prática

A seletividade elétrica, tecnicamente conhecida como coordenação de proteção, vai além de simplesmente ajustar os disjuntores. É uma estratégia sistêmica que determina qual dispositivo de proteção deve atuar primeiro em caso de falha, isolando apenas o trecho afetado e mantendo o restante da instalação operacional.

---

Os fundamentos técnicos por trás da coordenação

A seletividade eficaz depende de uma análise criteriosa de múltiplos parâmetros elétricos. O estudo considera a corrente de curto-circuito disponível em cada ponto da instalação - valor que pode variar significativamente conforme a impedância do sistema e a potência do transformador alimentador.

Outro fator determinante são as curvas características dos dispositivos de proteção. Cada disjuntor possui curvas térmicas e magnéticas específicas que definem seu comportamento durante sobrecargas e curtos-circuitos. A coordenação adequada dessas curvas garante que o dispositivo mais próximo da falha atue primeiro, respeitando intervalos de tempo que permitem essa discriminação.

Para sistemas de média tensão, como os Cubículos de Média Tensão que desenvolvemos até 36kV, a análise se torna ainda mais complexa devido às correntes de falta elevadas e à necessidade de proteção contra arco elétrico - fenômeno que pode gerar temperaturas superiores a 20.000°C.

---

Estratégias de seletividade para diferentes aplicações

Seletividade cronométrica:

Amplamente utilizada em painéis de baixa tensão, essa estratégia baseia-se na diferenciação dos tempos de disparo. O disjuntor mais próximo da carga possui tempo de atuação menor, enquanto os dispositivos a montante aguardam progressivamente mais tempo antes de atuar.

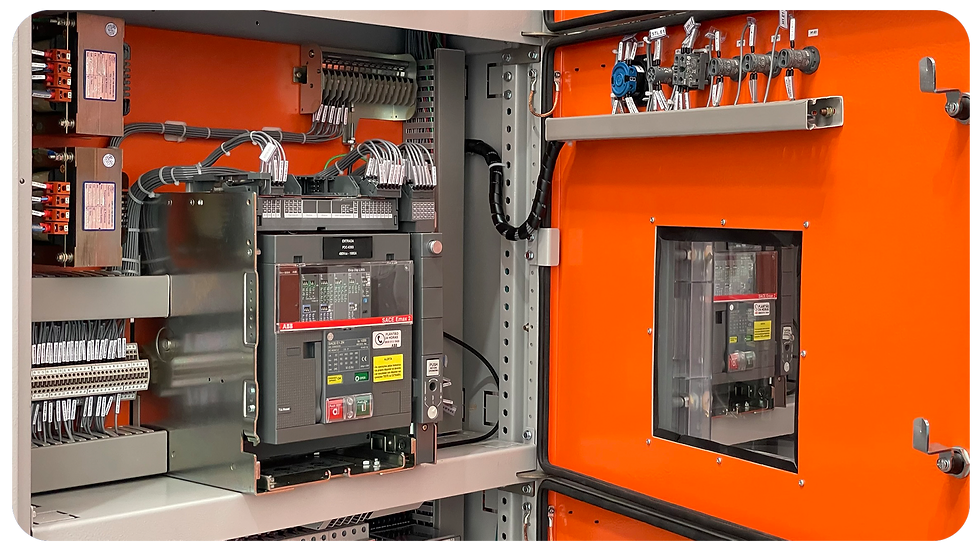

Em nossos quadros QGBT, por exemplo, aplicamos essa técnica configurando disjuntores de saída com tempo instantâneo, disjuntor de entrada do painel com retardo de 100ms, e alimentador geral com 300ms. Essa cascata temporal garante a coordenação adequada.

Seletividade energética: precisão em correntes elevadas

Para aplicações industriais pesadas, utilizamos o conceito de energia específica passante. Este método considera não apenas a corrente de falta, mas a energia total que o dispositivo permite passar até sua completa atuação. É particularmente eficaz em sistemas com correntes de curto-circuito muito elevadas, comuns em instalações com transformadores de grande porte.

Seletividade lógica: a evolução tecnológica

Em projetos mais complexos, especialmente subestações e usinas, aplicamos relés digitais com comunicação entre si. Essa tecnologia permite que o relé detecte a falta e comunique instantaneamente aos demais dispositivos, impedindo sua atuação desnecessária. O resultado é uma coordenação praticamente perfeita, com tempos de eliminação de defeito significativamente reduzidos.

---

Conformidade normativa: mais que obrigação, segurança

A norma NBR IEC 61439-1, que regulamenta conjuntos de manobra e controle de baixa tensão no Brasil, estabelece requisitos específicos para coordenação de proteção. Nossa experiência no desenvolvimento de painéis conformes a essa norma nos permite afirmar que a seletividade adequada não é apenas uma exigência técnica, mas um diferencial competitivo fundamental.

Para sistemas de média tensão, seguimos rigorosamente a NBR IEC 62271-200, que define parâmetros para coordenação em subestações. Essa conformidade é essencial não apenas para aprovação nos órgãos competentes, mas para garantir operação segura e confiável por décadas.

---

Desafios modernos e soluções integradas

Com a crescente digitalização das instalações industriais e a Indústria 4.0, enfrentamos novos desafios na coordenação de proteção. Cargas eletrônicas sensíveis, sistemas de backup automático e microgeração distribuída criam cenários de falta mais complexos, exigindo estudos de seletividade cada vez mais sofisticados.

Nossa linha PowerFlex foi desenvolvida justamente para atender essas demandas modernas, incorporando tecnologias que permitem ajustes precisos de coordenação e monitoramento em tempo real do desempenho da proteção.

---

A experiência BTM

Três décadas desenvolvendo soluções personalizadas nos ensinaram que cada instalação possui características únicas que influenciam diretamente a estratégia de seletividade. Não existe uma receita universal, mas sim a necessidade de análise criteriosa caso a caso.

Trabalhamos lado a lado com equipes de engenharia, realizando estudos detalhados que consideram não apenas os aspectos técnicos, mas também as peculiaridades operacionais de cada cliente. Essa abordagem colaborativa tem resultado em sistemas elétricos que operam com confiabilidade.

---

A seletividade adequada transforma a complexidade da proteção elétrica em confiança operacional. Para projetos que exigem continuidade e segurança máximas, conte com a expertise BTM no desenvolvimento de painéis elétricos com coordenação de proteção otimizada para suas necessidades específicas.

Quer discutir como a seletividade pode otimizar a confiabilidade do seu sistema elétrico? Nossa equipe técnica está pronta para desenvolver a solução ideal para seu projeto.
